Компания "Оптима-Комплекс" выполняет работы по проектированию, внедрению и техническому обслуживанию громкоговорящей связи (ГГС) для промышленных и производственных объектов - громкоговорященая производственная связь (ГПС). Мы предлагаем системы громкоговорящей связи и оповещения на базе оборудования немецкой компании Neumann Elektronik.
Системы ГГС отличаются повышенным уровнем отказоустойчивости, что обеспечивает возможность их стабильной и бесперебойной эксплуатации в течение долгого времени
Диспетчерская производственная громкоговорящая связь обладает следующими преимуществами:
- позволяет установить быстрое соединение с необходимым респондентом путем нажатия одной кнопки на переговорном устройстве;
- при отсутствии респондента на месте он может быть вызван по громкоговорящей связи на заданной территории;
- при возникновении нештатной ситуации громкая связь может быть использована и для оповещения персонала;
- также ГПС дает возможность в режиме селекторной связи проводить совещания без затрат времени на сбор сотрудников, что является особенно актуальным для территориально распределенных предприятий.
Диспетчерская связь и громкое оповещение позволяют создавать на предприятиях эффективные и надежные системы оповещения и связи с работниками, помогают быстро реагировать на возникающие внештатные ситуации. Системы диспетчерской связи обеспечивают автоматическое оповещение в случае возникновения аварийной ситуации. Своевременные системы оповещения, обнаружения и ликвидация чрезвычайной ситуации повышает безопасность производства и сокращают возможные производственные потери и убытки.
Системы громкоговорящей связи отличаются универсальностью использования, так как позволяют связаться как с одним абонентом так и донести необходимую информацию до всех работников предприятия одновременно.
Лишь при грамотном проектирования и качественной реализации систем громкоговорящей связи, эксплуатация данных систем с одинаковым успехом осуществляется на разных промышленных объектах независимо от площади их территории.
Оборудование Neumann позволяет создать на предприятии качественную аналоговую, цифровую или же аналого-цифровую громкоговорящую связь.
Система громкоговорящей связи DS-6 от NEUMANN
Система громкоговорящей связи DS-6 - цифровая коммуникационная система громкоговорящей связи, громкого оповещения и оповещения о чрезвычайных ситуациях разработана специально для применения на промышленных объектах. Система может быть подключена как к телефонным станциям, так и телефонным сетям общего пользования (ISDN / аналоговые) и станциям VoIP.
В отличие от обычных систем громкоговорящей связи, установление соединений происходит методом IP коммутации при помощи программного обеспечения, установленного на каждом отдельном устройстве. Этим достигается высокая надежность системы.
NE-DS-6 объединяет все аналоговые и цифровые переговорные устройства, включая цифровые пульты MTSD DS-6, через сеть IP-Ethernet. Модульная система может быть расширена до 254 абонентов в сегменте. Помимо прямого управления аналоговыми усилителями, можно управлять исполнительными механизмами и считывать информацию с датчиков. Эти устройства подключаются к модулю ввода вывода IP DS-6. Полоса пропускания от 100 Гц до 10 кГц гарантирует высокое качество речи, даже в местах с неблагоприятными условиями.
Инновация технологий связи от NEUMANN
В чем же отличительные преимущества использования оборудования Neumann:
- Децентрализованная система связи, обладающая одинаковым системным программным обеспечением, установленным на каждом отдельном модуле.
- Передача данных по стандартной сети IP Ethernet.
- Мгновенная передача речи.
- Каждый пульт MTSD DS-6 обладает интеллектуальной памятью.
- Опция: к каждому DS- 6 модулю интерфейса можно подключить речевую память (физически подключается к плате коммутации, а программно выглядит как единое целое). Поскольку речевая память находится на стандартной USB флэш-памяти, то этот модуль, в случае необходимости, можно использовать в иных целях. Передача информации осуществляется в сетях IP- Ethernet.
- Малое количество дополнительных проводов из-за распределенной организации системы.
- Простое масштабирование системы в рамках предприятия из-за модульной структуры системы.
- Высокая гибкость системы из-за большого числа встроенных функций.
- Возможность подключения аналоговых наружных переговорных устройств, допускает использование уже существующих аналоговых терминалов.
- Подключение цифровых переговорных устройств осуществляется через UK0-интерфейс.
- Внутренние соединения осуществляются посредством патч-кордов UTP-5.
- Быстрая передача речи при помощи запатентованного протокола (время ожидания <50ms).
- Отличное качество речи (полоса пропускания 100 Гц - 10 кГц).
- Простое создание временных свободно выбираемых групп оповещения из числа абонентов.
- Интеграция в систему исполнительных механизмов и датчиков через IP модуль ввода/вывода NE-DS6.
- Резервные сетевые разъемы (RJ45) на абонентских модулях.
- Соединение с телефонными системами (ISDN/аналоговые/VoIP) через коммуникационный сервер.
Безопасность системы громкоговорящей связи характеризуется следующими факторами:
- Высокая надежность системы обусловлена наличием резервной сети.
- Циклическая проверка системных модулей.
- Контроль усилителей.
- Децентрализованная работа системы без «единой точки отказа».
Эффективность системы при использовании оборудования Neumann характеризуется:
- Относительно небольшим уровнем инвестиций для небольших и средних предприятий при высоких функциональных возможностях.
- Интеграцией в уже существующую инфраструктуру связи.
- Простотой установки и обслуживания.
- Короткой фазой проектирования и установки.
- Минимальным уровнем затрат на сервисное обслуживание.

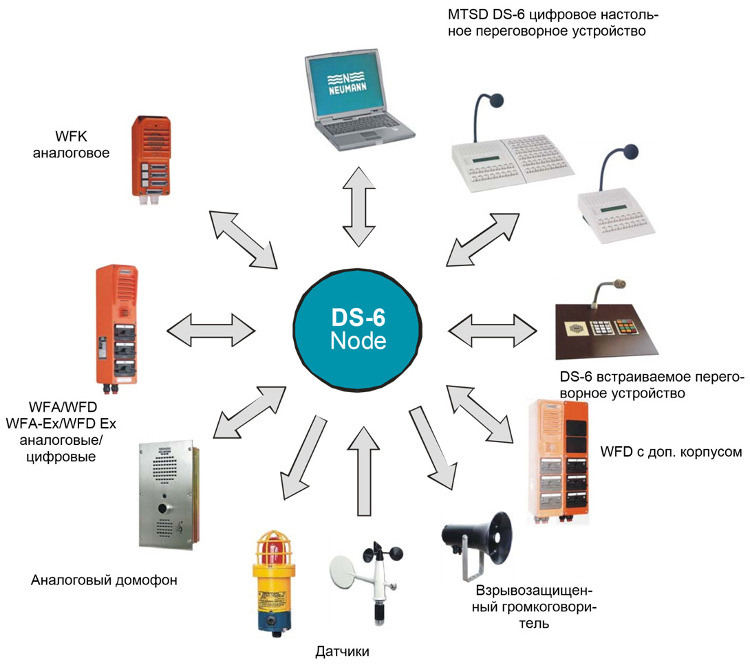

Компоненты и структура системы громкоговорящей связи
Компонентами громкоговорящей производственной связи (ГПС) на базе оборудования Neumann являются следующие устройства:
- Многофункциональное переговорное устройство MTSD DS-6 на 64 клавиши с дисплеем и встроенным модулем речевой памяти.
- Цифровые всепогодные переговорные устройства WFD DS-6.
- DS-6 модуль интерфейса для подсоединения аналоговых устройств, таких как переговорные устройства или усилители.
- DS-6 модуль ввода/вывода для интеллектуального управления исполнительными механизмами и сенсорами.
- DS-6 адаптер для подключения 8-ми переговорных устройств по “U” интерфейсу.
- Ethernet коммутатор для передачи данных между модулями системы DS-6. - Усилители с функционалом согласно EN 60849.
- Коммуникационный сервер для соединения с телефонными системами.

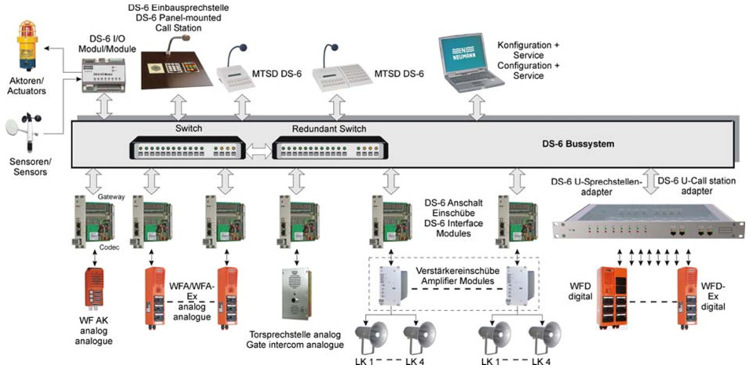

Индивидуальные компоненты системы DS-6 подключаются друг к другу через сеть Ethernet (локальная сеть) или через две LAN с резервированием.
С одной стороны система DS-6 состоит из одного или более управляющих цифровых переговорных устройств, предназначенных для функционирования и контроля системы, и, с другой стороны, из интерфейсных адаптеров U-интерфейсов и модулей ввода - вывода (SPCs), к которым подключаются дополнительные устройства системы.
Модули U- интерфейса можно использовать для подключения взрывозащищенных/всепогодных переговорных устройств, усилителей и организации шлюза между системами. Исполнительные механизмы и датчики подключаются к системе через модули ввода - вывода.
Основные функции и возможности системы ГГС DS-6 Neumann
Система громкоговорящей связи DS-6 вооружена следующими основными функциями и возможностями:
- Симплексные вызовы (WL) / прямые соединения
- Односторонне управляемое соединение
- Одностороннее обращение на луч(и) громкоговорителей (EL)
- Общий и групповой вызовы
- Свободно создаваемые группы оповещения
- Временное целевое программирование
- Сообщение о ЧС и предупреждений об опасности
- Отслеживание состояния системы
- Ночное снижение громкости
- Устройство для записи объявлений и звуковых сигналов
- Воспроизведение звуковых файлов
- Синхронизация времени системы от одного из переговорных устройств (мастер)
- Регулировка громкости с переговорного устройства (мастер)
- Приоритетность вызовов
- Свободно программируемые клавиши
- Запоминание вызовов
Индивидуальные вызовы:
Простой индивидуальный вызов (WL) - для вызова любого переговорного устройства достаточно нажать и удерживать соответствую щую клавишу на Вашем переговорном устройстве. Для завершения вызова достаточно отпустить удерживаемую клавишу.
Вызов с предшествующим сигналом - при нажатии на клавишу вызова с предшествующим сигналом устанавливается соединение с нужным абонентом, воспроизводится звуковой фрагмент, после чего можно говорить. Для завершения вызова достаточно отпустить удерживаемую клавишу.
Вызов с воспроизведением сообщения - при нажатии на клавишу воспроизведения речевого сообщения устанавливается соединение с нужным абонентом, воспроизводится записанное сообщение, после чего соединение отключается. (Альтернативы: возможно завершение вызова после однократного воспроизведения речевого блока, после N-кратного повторения или бесконечного повторения, до нажатия клавиши отмены воспроизведения).
Вызов с функцией «свободные руки» - при нажатии на целевую клавишу вызова с запрограммированной функцией «свободные руки» устанавливается связь с управлением от первого переговорного устройства (например, связь через интерком сервер). Завершить связь можно нажав клавишу «ЗАВЕРШИТЬ».
Групповой вызов:
Простой групповой вызов - при нажатии на клавишу с заранее запрограммированным групповым вызовом устанавливается связь с группой абонентов. При отпускании клавиши связь завершается.
Групповой вызов с предварительным сигналом - при нажатии на клавишу вызова с предшествующим сигналом устанавливается соединение с группой абонентов, воспроизводится звуковой фрагмент, после чего можно говорить. Для завершения вызова достаточно отпустить удерживаемую клавишу.
Групповой вызов с воспроизведением сообщения - при нажатии на клавишу воспроизведения речевого сообщения устанавливается соедине ние с группой абонентов, воспроизводится записанное сообщение, после чего соединение отключается (смотри выше).
Динамический групповой вызов - после активизации клавиши выбора группы (клавиша часто мигает), активизируются клавиши выбранных абонентов. Затем нажать клавишу «Говори», и можно сделать объявление. При завершении нажать клавишу «ЗАВЕРШИТЬ».
Коллективные вызовы:
Простой коллективный вызов - при нажатии на кнопку коллективного вызова устанавливается связь со всеми абонентами. Завершение связи происходит при отпускании клавиши.
Коллективный вызов с предварительным сигналом - при нажатии на клавишу вызова с предшествующим сигналом устанавливается соединение со всеми абонентами, воспроизводится звуковой фрагмент, после чего можно говорить. Для завершения вызова достаточно отпустить удерживаемую клавишу.
Коллективный вызов с воспроизведением сообщения - при нажатии на клавишу воспроизведения речевого сообщения устанавливается соединение со всеми абонентами, воспроизводится записанное сообщение, после чего соединение отключается (смотри выше).
Функции экстренного оповещения
Активизация сигнала экстренного вызова - экстренный вызов может быть активизирован с клавиши на переговорном устройстве или с входа DS-6 модуля ввода/вывода.
Завершение сигнала экстренного вызова - для каждой сигнальной клавиши предусматривается клавиша DELETE, которая допускает завершение соответствующего сигнала экстренного вызова. Сигнал экстренного вызова также может также быть остановлен посредством модуля ввода - вывода DS-6.
Предупреждающее объявление посредством громкого оповещения - после нажима клавиши SRW (SRW: коллективное предупреждающее обращение), текущие объявления могут быть преобразованы в активизированный сигнал экстренного вызова. Воспроизведение сигнального звука прерывается нажатием на клавишу SRW. После отпускания клавиши SRW сигнальный звук воспроизводится снова.
