МКО в составе автоматизированной системы централизованного оповещения населения
МКО (модуль керування оповіщенням) представляет собой устройство, предназначенное для оповещения населения используемое в централизованных системах оповещения.
МКО обеспечивает организацию оповещения в местах с массовым пребыванием людей. Кроме того, устройство позволяет осуществлять перехват радио- и телестанций с трансляцией как заранее подготовленных, так и оперативных речевых извещений.
Оповещение в местах с массовым пребыванием людей производится путем трансляции специальных сигналов и речевых извещений через громкоговорители. С целью снижения стоимости и времени монтажа предусмотрена возможность перехвата существующих на объекте акустических систем в том числе и систем оповещения о пожаре. При отсутствии таких систем устройство комплектуется внешними усилителями (ПНЧ-150), позволяющими выполнять зональное информирование.
При получении соответствующей команды, МКО воспроизводит хранящиеся в его энергонезависимой памяти, заранее подготовленные речевые извещения (ЗПРИ), соответствующие сложившейся ситуации, или ретранслирует оперативные речевые извещения (ОРИ), поступающие из пунктов централизованного оповещения, где установлены АРМ диспетчера объекта повышенной опасности, АРМы оперативных дежурных области, города, района.
Режим трансляции ЗПРИ применяется для типовых ситуаций (воздушная тревога, штормовое предупреждение, авария на химическом предприятии и т.п.). Режим ретрансляции ОРИ используется для информирования о возникновении и развитии нестандартных чрезвычайных ситуаций, а также о действиях населения в сложившейся обстановке.
Для управления МКО могут быть использованы:
- каналы FM и проводного радиовещания;
- сети проводной и мобильной телефонной связи.
С целью повышения надежности в МКО реализован автоматический контроль технического состояния.
В процессе работы выполняется непрерывных контроль:
- напряжение сети электропитания;
- состояния подключенных громкоговорителей;
- работоспособность каналов связи.
Информация об обнаружении каких-либо отклонений автоматически передается на пункт технического обслуживания. С целью обнаружения полной потери работоспособности, с пункта технического обслуживания с заданной периодичностью производится автоматический опрос всех установленных МКО.
Алгоритм оповещения населения
Рассмотрим алгоритм последовательности действий, при котором происходит оповещение населения при использовании модуля МКО.
- Формируется команда на центральном пульте управления.
- Оповещение ответственных должностных лиц с передачей информационного сообщения как голосом на телефоны, так и в виде SMS сообщения на мобильные терминалы.
- Перехват FM передатчиков в зоне оповещения с использованием адресного обращения к МКО.
- Трансляция в эфир FM радио специального сигнала и текста оповещения.
- Запуск МКО в зоне оповещения по специальному сигналу в FM диапазоне.
- Трансляция в зоне оповещения информационного сообщения через абонентские громкоговорители, информационные табло и т.п.
- Контроль процесса оповещения с отображением хода выполнения процесса на центральном пульте управления.

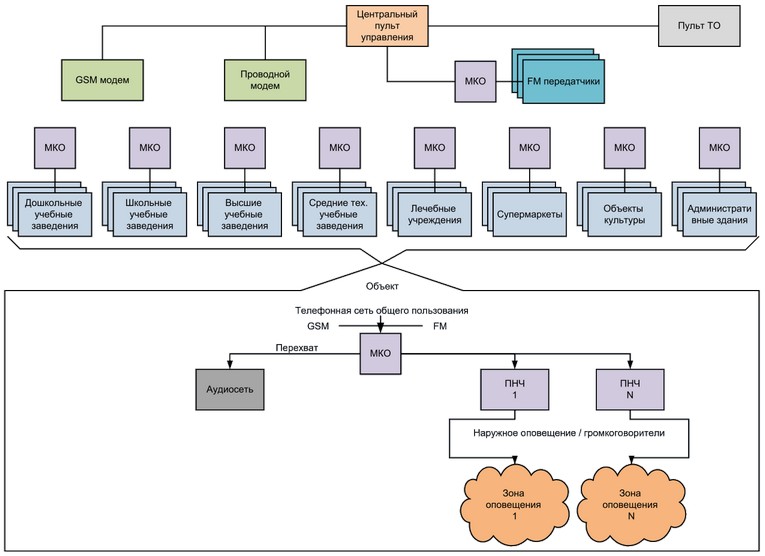

Структурная схема использования МКО в автоматизированной системе централизованного оповещения населения
МКО в составе автоматизированной системы раннего выявления чрезвычайных ситуаций
МКО обеспечивает подключение до 128-ми источников первичной информации через интерфейсы RS485, сухой контакт или токовую петлю. Это позволяет использовать устройство в составе автоматизированной системы раннего выявления чрезвычайных ситуаций и оповещения.
МКО обеспечивает сравнение полученной с источников первичной информации данных с запрограммированными порогами. В случае обнаружения превышения одного из порогов, устройство в автоматическом режиме передает сигнал на пульт управления дежурного, и выполняет речевое информирование по телефонным сетям должностных лиц, а также, зональное оповещение территории объекта через громкоговорители, для чего МКО дополнительно комплектуется внешними усилителями мощностью по 150 Вт каждый.
Для уменьшения стоимости системы, устройство позволяет осуществлять перехват уже существующих на объекте технических средств информирования и оповещения, например, систем оповещения о пожаре.
С целью повышения надежности в МКО реализован автоматический контроль технического состояния. В процессе работы выполняется непрерывных контроль:
- несанкционированного вскрытия;
- напряжение сети электропитания;
- состояния подключенных громкоговорителей;
- работоспособность каналов связи;
- состояние первичных источников информации.
Информация об обнаружении каких-либо отклонений автоматически передается на пункт технического обслуживания. С целью обнаружения полной потери работоспособности, с пункта технического обслуживания с заданной периодичностью производится автоматический опрос всех установленных МКО. При отсутствии по любой причине ответа от МКО на монитор дежурного выводится специальное сообщение.

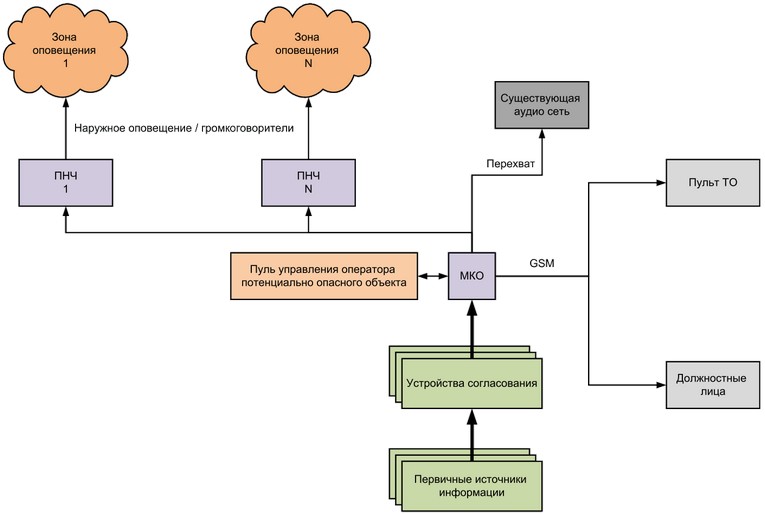

Структурная схема использования МКО в автоматизированной системе раннего выявления чрезвычайных ситуаций (АСРВО)
Разновидности устройств МКО по типу назначения
| Наименование | Назначение | MIC | ETH | TEL | RT | FM | RS-485 | RS-232 | AMP |
| МКО-ВО | Работа в составе АСРВО | + | + | + | + | + | + | + | - |
| МКО-1 | Работа в составе систем информирования и оповещения. FM приемник заблокирован | + | + | + | + | - | - | - | - |
| МКО-1Т | Работа в составе локальных и объектовых систем оповещения | + | + | + | + | + | - | - | - |
| МКО-2 | Работа в составе систем информирования и оповещения. FM приемник заблокирован | + | - | + | + | - | - | - | - |
| МКО-2Т | Работа в составе локальных и объектовых систем оповещения | + | - | + | + | + | - | - | - |
| МКО-4ТR | Работа в составе ТАСЦО в качестве ПКММ | + | + | + | + | + | - | - | - |
| МКО-5Т | Работа в составе ТАСЦО в качестве БО-FM | - | - | - | + | + | - | - | - |
| МКО-5ТR | Работа в составе ТАСЦО в качестве БО-FM | - | - | - | + | + | - | - | - |
| БОУ-20 | Работа в составе ТАСЦО в качестве БО-FM | - | - | - | - | + | - | - | + |
| ПНЧ-150 | Работа самостоятельно или совместно с МКО в качестве источника питания и усилителя | - | - | - | - | - | - | - | - |
Расшифровка сокращенных обозначений:
- MIC - подключение микрофона для локального управления;
- ETH - удаленная диагностика, запуск оповещения, трансляция ОРИ по локальной сети;
- АМР - встроенный усилитель;
- TEL - подключение телефонной линии. Возможно удаленное управление оповещением;
- RT - подключение к радиотрансляционной линии или к другому усилителю;
- FM - прием сигналов и сообщений от ТАСЦО;
- RS-485 - подключение устройств согласования для работы в составе АСРВО;
- RS-232 - подключение термопринтера для логгирования.
ТАСЦО - территориальная автоматизированная система централизованного оповещения.
АСРВО - автоматизированная система раннего выявления чрезвычайных ситуаций и оповещения.

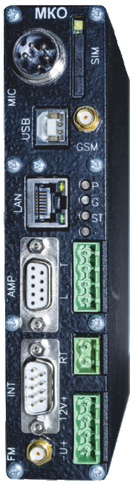

Основные технические характеристики модуля МКО
| Габаритные размеры, мм | 33x155x190 |
| Напряжение электропитания, В | от 10 до 60 |
| Потребляемая мощность, Вт | 5* |
| Суммарная длительность звучания ЗПРИ, мин | 30 |
| Чувствительность FM приемника, мкВ | 2 |
| Количество GSM каналов, шт | 1 |
| Количество каналов проводной связи, шт | 2 |
| Максимальное количество подключаемых внешних усилителей, шт | 16 |
| Максимальное количество каналов для подключения внешних источников информации, шт | 128 |
| Масса, кг | 0,74 |

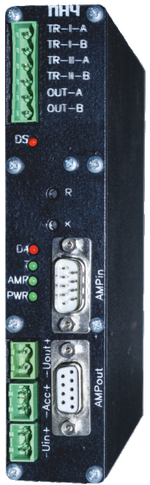

Основные технические характеристики усилителя низких частот ПНЧ
| Габаритные размеры, мм | 33x155x150 |
| Напряжение электропитания, В | 24 |
| Потребляемая мощность в дежурном режиме, Вт | 2 |
| Потребляемая мощность в режиме воспроизведения, Вт | 180 |
| Выходная мощность, Вт | 150 |
| Выходное сопротивление, Ом | 30 |
| Масса, кг | 0,62 |
