Система оповещения digitexCZK/IP создана с использованием современных технологий на базе авторского проекта конструкторского отдела польской фирмы PLATAN. В данной системе для передачи данных, кроме аналоговой используется цифровая радиосвязь стандарта DMR (TDMA) и NXDN (FDMA), а также локальные и глобальные компьютерные сети (LAN, WAN) и зашифрованные пакеты протоколов IP.
Использование IP для передачи данных и речевых сообщений в системе оповещения digitexCZK/IP позволяет простым способом создавать и расширять систему.
Внедрение новой цифровой системы оповещения населения не требует замены "старой". Существующая система может быть интегрирована в систему digitexCZK/IP. Все сирены - как новые, действующие в цифровом стандарте, так и существующие (аналоговые), в случае интеграции обслуживаются с одного и того же операторского пульта. Благодаря применению компьютерной сети и протокола IP обслуживание системы может осуществляться на различных уровнях доступа.
Каждый операторский пульт в системе digitexCZK/IP оснащается компьютером с программным обеспечением digitexCZK/IP. Программы содержат карту контролируемого региона, на которую нанесены все объекты оповещения, работающие в системе. С уровня карты оператор может управлять и тестировать как электронные сирены, так и электронно-механические. Дополнительно программа digitexCZK/IP позволяет получить информацию о: связи с сиренами, типа питания (основное, резервное), выполнения определенных заданий (сигнал включен\выключен, тестирование), степени разрядки аккумуляторов, исправности аудиосвязи и др. Система digitexCZK/IP очень простая и удобная в обслуживании, а все операции связанные с обслуживанием системы, выполняются дистанционно с пульта оператора.
Неотъемлимой частью системы оповещения digitexCZK/IP являются современные электронные сирены серии DSE. Они позволяют передавать как звуковые сигналы, так и речевые сообщения в реальном режиме - дистанционно с пульта управления или путем ручного оповещения при помощи микрофона. Дополнительно сирены DSE могут воспроизводить из памяти любые речевые сообщения (файлы в формате mp3 или wav).
В системе digitexCZK/IP имеется возможность подсоединения внешних измерительных устройств и\или исполнительного оборудования (например: метеостанций, детекторов газа, датчиков загрязнения, датчиков уровня воды, дисплеями, световой сигнализацией, вытяжными устройствами и т.п.).

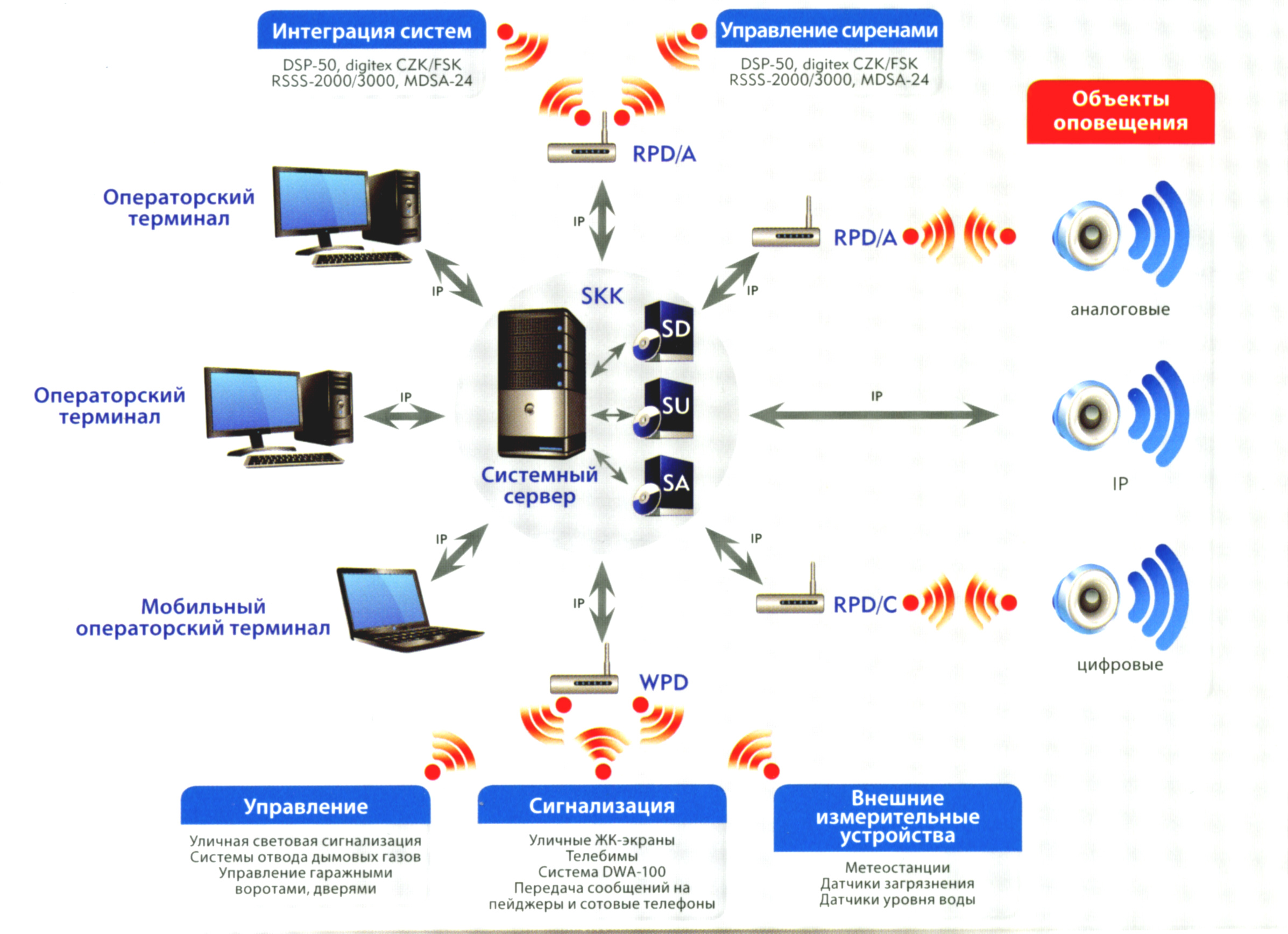

Функциональная схема системного узла
- SSK - системный коммуникационный сервер;
- SD - сервер данных: накопление всех данных (состояние сирен), авторизация пользователей;
- SU - сервер услуг: контролирование работы системы, обслуживание заданий и операторских терминалов;
- SA - сервер аудио: обслуживание аудиопотока (речевых коммуникаторов в реальном режиме);
- RPD/A - пункт радиодоступа/аналоговый: включает интерфейс для обслуживания/интеграции систем оповещения, работающих на территории РП;
- RPD/C - пункт радиодоступа/цифровой: включает интерфейс для обслуживания центров оповещения при помощи цифровой радиосвязи;
- WPD - центр оповещения: включает интерфейс для связи с внешними устройствами, соединенными с системой.
Главные преимущества системы оповещения digitexCZK/IP
- Передача информации с использованием публичных и непубличных IP-сетей;
- Передача информации с использованием цифровых радиотелефонов (которые позволяют лучше использовать пропускную способность канала, обеспечивают целостность данных и большую дальность связи);
- Высокая безопасность данных: шифровка информации в системе digitexCZK/IP;
- Полная диагностика акустического потока информации (генератор сигнала, усилитель, кабель, преобразователь) - автоматическое тестирование всех сирен в запрограммированное время;
- Считывание текущей информации с сирен (состояние дверей, питания, степень разрядки аккумулятора);
- Возможность дистанционного обновления звуков и программного обеспечения сирены;
- Взаимодействие с сиренами и системами других производителей;
- Во много раз большая скорость срабатывания и тестирования системы;
- Архитектура системы с сервером в центральном пункте, к которому подсоединяются объекты оповещения и операторские центры. В системе могут работать несколько равноценных операторских станций и станции, имеющие различные приоритеты и допуски;
- Возможность создания многоуровневых систем;
- Данные касающиеся конфигурации всей системы, хранятся на системном сервере в базе данных SQL;
- Небольшие расходы на сервисное обслуживание;
- Удобное обслуживание с использованием современной программы с картой, текущей актуализацией состояния сирен и информации из базы данных о сиренах;
- Высокая масштабируемость системы. Возможность построения как горизонтальной иерархии, так и вертикальных структур;
- Возможность подсоединения внешних измерительных устройств и\или исполнительного оборудования (например: метеостанций, детекторов газа и т.п.);
- Архивация и просмотр измеренных данных.
